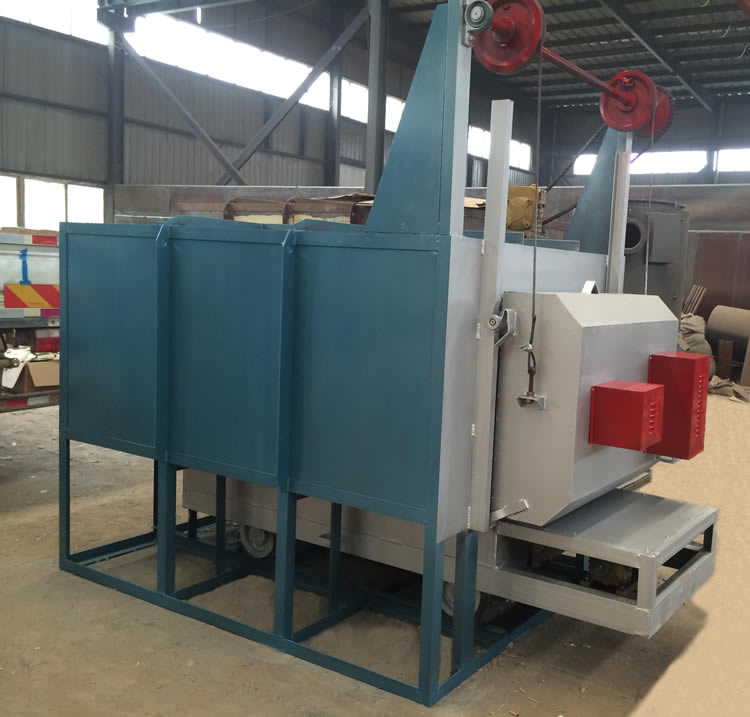

小型臺車爐

RT2 系列小型臺車爐主要特點：

1、小型臺車爐是專實驗室和小批量熱處理設計的節能型周期式作業爐，其結構原理與大臺車爐**相同，也是采用復合式纖維折疊塊與纖維毯結構，超節能結構，節電高達30%。

2、臺車防撞擊密封磚，自動密封臺車和爐門，一體化連軌，不需要基礎安裝，放在水平地面就可以

使用。

3、主要用于高鉻、高錳鋼鑄件、球墨鑄鐵、軋輥、鋼球、45鋼、不銹鋼等淬火、退火、時效以及各

種機械零件熱處理之用?！?

4、臺車上安裝有耐壓抗高溫的鑄鋼爐底板，以承載工件之用。多塊爐底板采用子母扣式結構，**

防止工件加熱后產生的氧化皮通過爐底板間的縫隙落到加熱元件上，而造成加熱元件損壞。

5、加熱元件采用高溫電阻合金絲或帶加工成帶狀和螺旋狀，用高鋁釘固定在爐側、爐門、后墻及安

放臺車擱絲磚上，安全簡潔，更換方便?！?

6、爐門裝置由爐門、爐門提升機構和爐門壓緊裝置組成。爐門殼體由型鋼與板材焊接而成牢固框架結構，內用耐火纖維壓制模塊疊鋪而成，要求保溫性能好，重量輕等。爐門的提升裝置采用電動裝置，主要由爐門架、爐門提升橫梁、減速器、鏈輪、傳動軸和軸承等部分組成，爐門升降通過減速器上正反傳動來帶動爐門的升降。爐門提升平穩，可以**防止?fàn)t門在升降過程中產生位移。爐門壓緊裝置采用國內**的彈簧式壓緊結構，當爐子需要提升時，爐門的自重通過杠桿將爐門自動松開，并水平移出一段距離后上升，當爐門下降到位，爐門放下到臺車上的滑輪上面需壓緊時，由彈簧的彈力再通過杠桿將爐門水平移進到壓緊密封狀態，此種結構的壓緊裝置使?fàn)t門上的纖維平面與爐口棉之間無摩擦產生，具有安全性能好、使用使命長的特點。

6、臺車框架采用型鋼焊接成形，其鋼性保證在滿負荷下不變形。內用耐火磚砌筑，易碰撞部位和承重部位用重質磚砌筑，增強爐襯結構強度，臺車的行走采用自行式結構，由減速機傳動鏈輪帶動走輪在軌道上行走。臺車密封采用自動迷宮式結構和軟接觸雙密封，臺車進入爐內通過凸輪及滾輪斜面作用，自動升起后進行密封。臺車開出，該密封槽自動落下，密封槽內密封砂經加滿后即不必經常添加。臺車開出，爐門升降均為電動控制，配有電磁制動器，可防止慣性撞擊爐體，并且連鎖控制，即稍打開爐門后，自動切斷加熱元件，同時恢復臺車行走機構電源。爐門關閉到位后，自動切斷臺車行走機構電源，同時恢復加熱元件電源。

7、電氣控制采用智儀表加觸摸屏方方式

（1）、控溫儀表采用廈門宇電AI518AP-G-L1智能程序控制儀表，精度0.3級，控溫偏可達±2℃。人機界面采用深圳W EINVIEW威綸7吋觸摸屏，通過通信協議與智能儀表相連，把儀表操作菜單在觸摸屏**展開，這樣操作更真觀，更方便，在不更改儀表參數時，觸摸屏顯示電爐各區的工作狀態。無紙記錄儀記錄的各項數據，可以在其上直接翻查，也可以通過SD卡考貝到電腦上，實現數據的記錄與打印。

（3）、控溫儀表可執行PID與自動適應加熱系統熱慣性的自整定調節，在爐溫快要達到設定溫度時，儀表自動減小輸出，防止溫度的超調。

（4）、執行元件采用固態繼電器功率模塊，工作噪聲極低（與其配套的軸流風機有微弱的聲音），開關速度快，單位時間內開關頻率高，用其控溫可達到較高的精度。

（5）、元件性能可靠高，壽命極長，是交流接觸器的3倍。

（6）、完善的故障保護措施，如出現固態繼電器元件的損壞、風機故障，并自動聲光報警。
